联想机箱换主板,大家比较麻烦的是接线口与其他主板不符。本经验通过自己实践,成功改机箱电源接线,方便需要者使用。

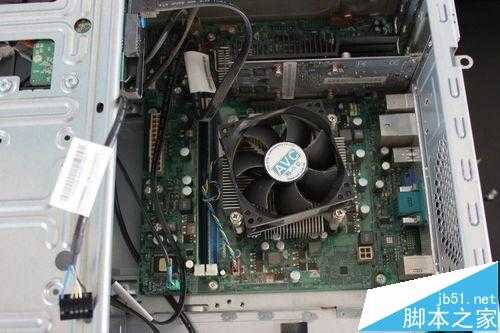

1、拆机箱。如下图:

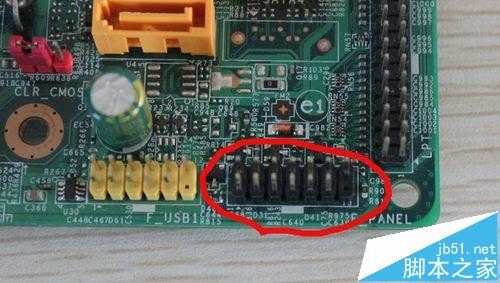

2、拔下原来主板上的前置开关线,如下图:
3、我用的是技嘉H61M-DS2主板,其前置面板接线桩见下图:

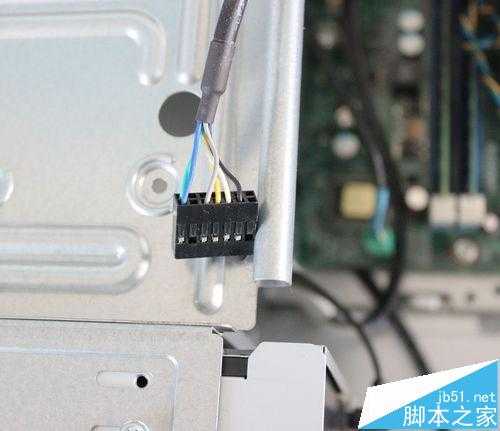

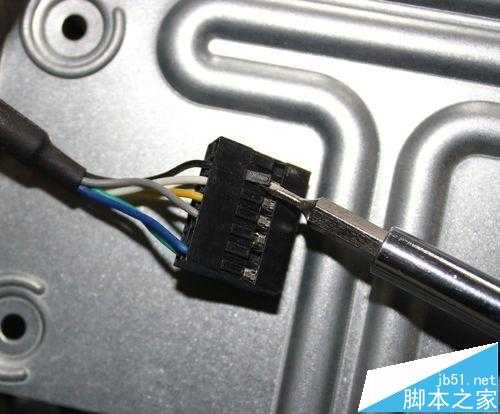

4、这种接线柱与联想前置开关接线不符合,直接无法插上。要拆掉原来机箱前置开关接线,用小平口起子挑起塑料压线片,然后拔出接线,要把所有的接线都拔出。

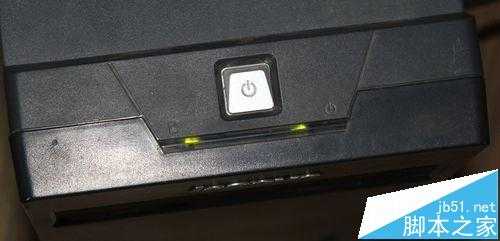

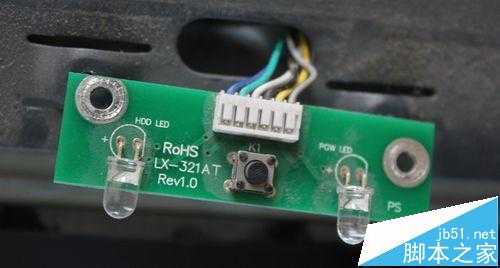

5、拆开机箱前置开关,可以看到前置开关接线板。可以看到黄、灰是电源指示灯接线(POWER LED);蓝、浅蓝是硬盘指示灯(HDD LED);白、黑是电源开关线(POWER SW)。

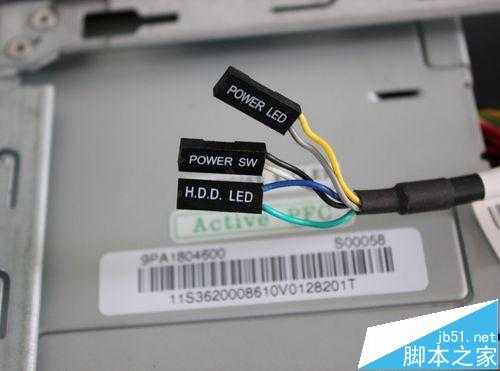

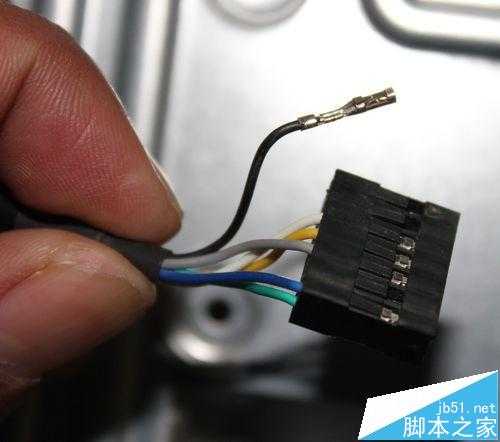

6、从旧机箱上 拆下接线塑料套,有标识最好,便于以后维护,把线插进接线套。
注意:正负极要分清,不然按下开关,电源是不会接通的。

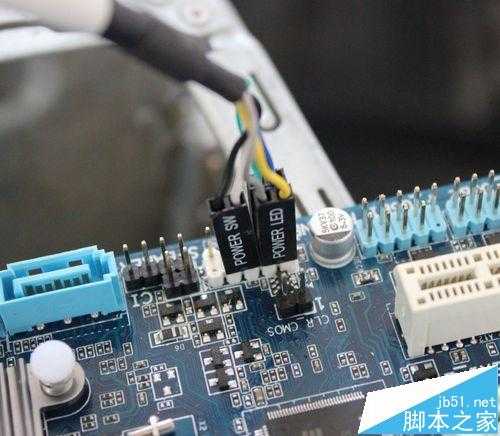

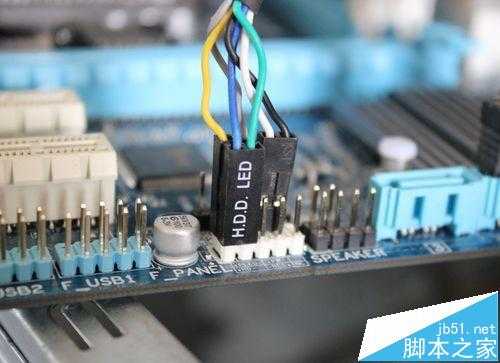

7、对应主板接线柱,插上接线套。
8、如果按下开关,电源没接通或是指示灯不亮,可以调换各组接线,然后重新插上主板就可以了。差错正负极是没关系的,不会影响主板的。需要的亲们,试一下吧!
